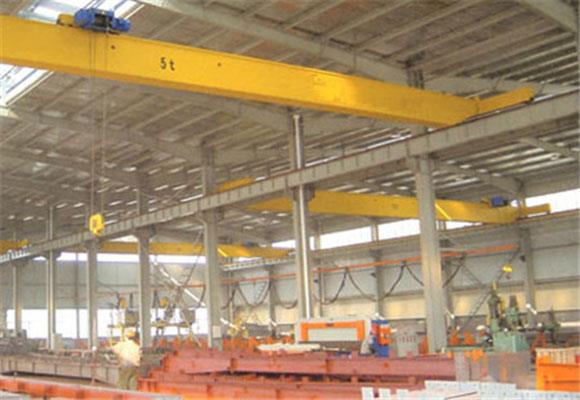

Nizak Headroom Single Girder Bridge kran
Kran sa jednim nosačem sa jednim nosačem sa jednim nosačem sastoji se od zavarivačkog zavara čeličnom pločom i I-čelikom, krajnjim nosačem, električnom dizalicom i mehanizmom za putovanja. Električna dizalica prolazi duž donje prirubnice I-čeličnog nosača kako bi se postigao ...
Nizak Headroom Single Girder Bridge kran
Opis
Kran sa jednim nosačem sa jednim nosačem sa jednim nosačem sastoji se od zavarivačkog zavara čeličnom pločom i I-čelikom, krajnjim nosačem, električnom dizalicom i mehanizmom za putovanja. Električna dizalica prolazi duž donje prirubnice I-čeličnog nosača kako bi se postigao dizanje artikala. Ima laku konstrukciju i jednostavnu ugradnju i održavanje i široko se koristi za različita mesta za podizanje, kao što su fabrike, skladišta i dvorišta materijala. Zabranjeno je koristiti u okruženju zapaljivim, eksplozivnim i korozivnim medijima.
Nizak Headroom Single Girder Bridge Crane je dizajniran za nisku radionicu za radnike. Razlika između njih je način pokretanja električnih dizalica. Električna dizalica Low Crane Single Girder Bridge Crane radi na donjoj prirubničkoj pločici nosača i električni pogon Single Girder Bridge kreće na jednoj strani nosača, što povećava radni prostor kuke i smanjuje visinu radionice i trošak.
Ako je vaša radionica uža ili nije dovoljno visoka, izaberite ovu vrstu dizalice!
Specifikacija
Kapacitet | T | 3 | ||||||
Raspon | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Visina dizanja | m | 6, 9, 12, | ||||||
Brzina podizanja | m / min | 8 ili 8 / 0,8 | ||||||
Skretanje brzine vožnje | m / min | 20, 30 | ||||||
Brzina putovanja krana | m / min | 20 | 30 | |||||
Ukupna tezina | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Opterećenje kotača | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Železnica preporučena | Model | 24kg / m | ||||||
Ukupna snaga motora | kw | 4.9 | ||||||
Glavna dimenzija (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Žičare do vrha krana | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Željezni vrh do centra kuke | H4 | -130 | -65 | -15 | 35 | 105 | ||
Rastojanje brane na kranu | W | 2500 | 3000 | 3500 | ||||
Širina krana | B | 3000 | 3500 | 4000 | ||||
Kuka je ostavila ograničenje | S1 | 1413 | ||||||
Zakucite desno ogranicenje | S2 | 1496 | ||||||
Kapacitet | T | 5 | ||||||
Raspon | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Visina dizanja | m | 6, 9, 12, | ||||||
Brzina podizanja | m / min | 8 ili 8 / 0,8 | ||||||
Skretanje brzine vožnje | m / min | 20, 30 | ||||||
Brzina putovanja krana | m / min | 20 | 30 | |||||
Ukupna tezina | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Opterećenje kotača | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Železnica preporučena | Model | 24kg / m | ||||||
Ukupna snaga motora | kw | 8.3 | ||||||
Glavna dimenzija (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Žičare do vrha krana | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Željezni vrh do centra kuke | H4 | -175 | -90 | -65 | 15 | 65 | ||
Rastojanje brane na kranu | W | 2500 | 3000 | 3500 | ||||
Širina krana | B | 3000 | 3500 | 4000 | ||||
Kuka je ostavila ograničenje | S1 | 1405 | ||||||
Zakucite desno ogranicenje | S2 | 1496 | ||||||
Kapacitet | T | 10 | ||||||
Raspon | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Visina dizanja | m | 6, 9, 12, | ||||||
Brzina podizanja | m / min | 8 ili 8 / 0,8 | ||||||
Skretanje brzine vožnje | m / min | 20, 30 | ||||||
Brzina putovanja krana | m / min | 20 | 30 | |||||
Ukupna tezina | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Opterećenje kotača | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
Železnica preporučena | Model | 24kg / m | ||||||
Ukupna snaga motora | kw | 13.8 | ||||||
Glavna dimenzija (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Žičare do vrha krana | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Željezni vrh do centra kuke | H4 | -175 | -90 | -65 | 15 | 65 | ||
Rastojanje brane na kranu | W | 2500 | 3000 | 3500 | ||||
Širina krana | B | 3000 | 3500 | 4000 | ||||
Kuka je ostavila ograničenje | S1 | 1840 | ||||||
Zakucite desno ogranicenje | S2 | 1840 | ||||||
