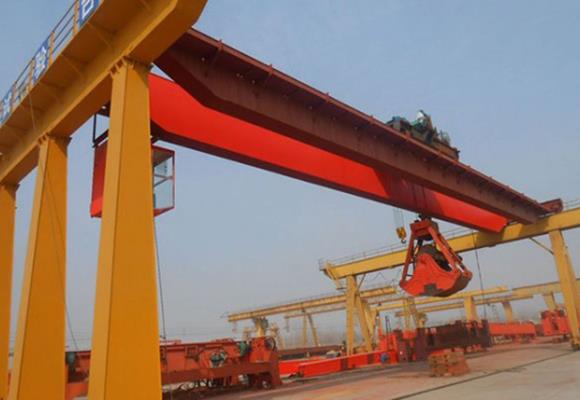

Dvogodišnji nadzemni kran sa grabom
Opis
QZ Garažni kran sa gomilom se široko koristi za utovar robe u luci, fabriku, radionicu, elektranu, postrojenje za topljenje čelika, cementare, industriju obnovljivih izvora energije.
Radna obaveza je teška. Grupna klasifikacija dizalice je A6, A7, A8.
Pravac vrata platforme na kapicu vozača je: bočni, krajnji i gornji.
Kapacitet podizanja uključuje težinu grabeža.
Otvoreni pravac grafa uključuje paralelu sa gredom i vodovodom sa gredom, ovaj dizajn je vodovodni tip.
Pokretni dizalica obuhvata glavnu gred, podizanje kolica, točak, kuku, remenicu, elektriku, grab.
Karakteristike
1. Prilagoditi se grubim uslovima rada: visokoj temperaturi, vlažnosti, više prašine i gasa korozivnom.
2. Teško radno opterećenje: prosječno 8,000 h radnog vremena godišnje, visoka opterećenja, visoka radna frekvencija.
3. Pouzdan rad: manje je propao, garantira se glatka proizvodnja.
Specifikacije
Kapacitet | T | 32 / 5,50 / 10 | |||||||
Raspon | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Visina dizanja | m | 16/18 | |||||||
Brzina podizanja | m / min | 15.6 | |||||||
Brzina vožnje kolica | m / min | 3.36-33.6,2.9-29 | |||||||
Brzina putovanja krana | m / min | 92.7 | 93.7 | 86.5 | |||||
Ukupna tezina | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 |
Max. Opterećenje kotača | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 |
Železnica preporučena | Model | 43kg / m | |||||||
Ukupna snaga motora | kw | 27.8 | 31.8 | ||||||
Glavna dimenzija (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Žičare do vrha krana | H | 1750 | 1840 | ||||||
Željezni vrh do centra kuke | H4 | 55 | 5 | ||||||
Rastojanje brane na kranu | W | 5140 | 5334 | 5940 | |||||
Širina krana | B | 3450 | 4400 | ||||||
Udaljenost od kolovoza | K | 1400 | |||||||
Kuka je ostavila ograničenje | S1 | 800 | |||||||
Zakucite desno ogranicenje | S2 | 1250 |
