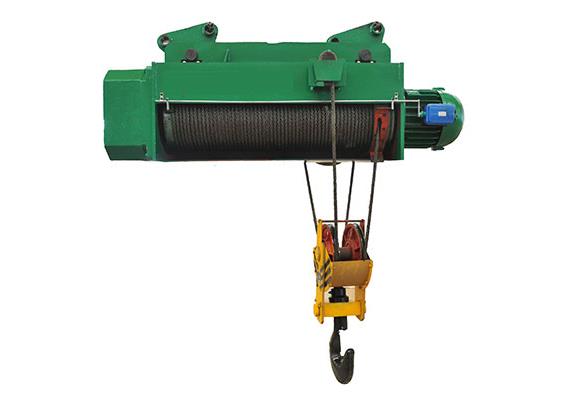

Wire Rope Electric dizalica

Wire Rope Electric dizalica

Opis

CD tipa Electric Wire Rope Hoist je oprema za podizanje malih dimenzija. Koji se može montirati na sve vrste dizalica, kao što je portalni kran, dizalica, dizalica i druga specijalna dizalica za podizanje svih vrsta materijala. Uz malu modifikaciju, takođe se može koristiti kao vitlo. Štaviše, lako se može instalirati sa različitim visinama kontrolom ruke.

Kao vrsta opšte opreme za dizanje, model CD1 / MD1 električni opremljen je zaštitnikom gornje / donje granice kako bi se osigurala sigurna upotreba. Veliki se koristi za rukovanje materijalima i pretovar tereta u fabrici, minskom polju, lokaciji za popločavanje željeznica, robe i skladišta To je dobar mehanizam za podizanje performansi u podizanju radne efikasnosti i poboljšanju radnog stanja.

Kao oprema za podizanje malih dimenzija, ona ima prednosti kompaktne strukture, male težine, male zapremine, međunarodnih dimenzija, jednostavnih za rukovanje itd. Reduktor usvaja dizajn tvrde površine za zube, koji uživa dug životni vek i visoku mehaničku efikasnost . Motor prihvata motor kočnice rotora, sa gornjim i dole dvosmjernim sigurnosnim graničnim uređajem.

Postoji samo jedna CD električna žičana vrpca podizna visina, MD1 električna žičana vrpca je brza i spora dve vrste brzine dizanja, stabilno i precizno, za preciznije sklapanje.

Tip CD električna žičana vrpca ima samo jednu normalnu brzinu, koja može zadovoljiti normalnu primenu, dok MD tip Electric Wire Rope dizalica poseduje dve brzine: normalna brzina i niska brzina.

Kada je tip MD u maloj brzini, može precizno učitavanje i istovar, mounding sandbox, održavanje alatnih mašina itd. Tada model MD Electric Wire Rope dizalica se širi od modela CD-a.

Karakteristike

Roler

Valjak je izrađen od visokokvalitetnih bešavnih cevi i prenosi snagu preko spline. Slučaj je napravljen od zavarene čelične ploče. Ovo je suštinski deo dizalice.

Hook

Kukla je kovana i povezana sa sklopom vretena kroz kuglični ležaj, tako da se kuka može slobodno okretati.

Kuke ne više od 5 tona za podizanje su jednodelanskog stila i iznad 10 tona je dvostruki vreteni.

Žičana vrpca

Usvaja žičnu vrpcu visoke čvrstoće snage zatezne čvrstoće od 1770 MPa, dobre bezbednosne performanse i dug radni vek.

Vodič za vrpce

Standardni vodič za konope napravljen je od Q235b čelika.

Dizel motor

Dvostrani motor sa velikom vučnom snagom se koristi za usklađivanje sa čestim direktnim putovanjem u toku radnog vremena.

CD1 model električnog dizalice sa žičnom užetom opremljen je jednim brzinom motora ZD, dok je MD1 opremljen sa dvostrukim brzinom motora ZDS.

Razlika između uobičajene brzine i niske brzine je 10: 1.

Reduktor

Zupci i osovine su izrađeni od legiranog čelika ili kvalifikovanog ugljeničnog čelika. Svi reduktori usvajaju trostepnu zupčanicu. Odgovarajuća toplotna obrada se provodi kako bi se osigurala njihova pouzdanost i vijek trajanja. Na kraju, kutija-kutija i poklopac kutije su napravljeni od livenog gvožđa. Oba se dobro snašavaju i smanjuju i zapečaćuju.

Električna oprema

Električni mehanizam se sastoji od električne kontrolne kutije, limitera, prekidača dugmadi, priključne žice itd.

Prema označenom pravcu na prekidaču dugmeta, pravilno pritisnite taster i upravljajte dizalicom kroz uključivanje i isključivanje releja u kontrolnom polju. Radni napon je obično 36V.

Bezbednosna zaštita

* Limitni pogon reduktora se koristi kao gornju i donju granicu, koji može pouzdano odseći strujni krug ako kuka pomera do gornje ili donje granice tako da zaustavi motor.

* Zaštita od preopterećenja: dizalica za električnu žičanu kabinu koristi elektroničku zaštitu od preopterećenja, tako da ukupna težina za podizanje neće prelaziti nominalnu težinu za podizanje; ako vučna sila čeličnog užeta iznosi više od 105% nominalnog kapaciteta, uređaj za zaštitu od preopterećenja bi automatski prekinuo dizanje petlje.

* Zaštita za zaustavljanje u hitnim slučajevima

* Zaštita od prenapona motora za dizanje

* Zaštita preko struje

* Zaštita faze

* Niža zaštita napona

Kontrolni put

Kontrola pendentne linije

a.36V sigurnosni napon za ljudsko biće.

b. Jednostavan za kontrolu, nema dodatnog vozača neophodnog, radi nakon vožnje dizalice

c.Double step dugme sa nužnom za postizanje sigurnosne zaustavljanja

d. Povezan sa električnom kolicom suspendiranu ispod kolica

klasa zaštite IP54 IP55

f. Radni vek ne manje od 500.000 puta

Daljinski upravljač

a.Taiwan Yuding ili svetski poznat brend,

b.24V sigurnosni napon za ljudsko biće.

c.Remotska razdaljina: ne manje od 100 metara,

d. Jednostavan za kontrolu, bez dodatnog vozača neophodnog, za slobodnije djelovanje na terenu

e. Desetine hiljada tačaka frekvencije veze, bez ometanja jedni drugih

f. Dva koraka taster ili džojstik stanica sa zaustavljanjem u slučaju nužde.

klasa zaštite IP54 IP55

h. Radni vek: najmanje 500.000 puta

Dizajn standardi

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Specifikacije

Napomena: visina dizanja može se prilagoditi, tj. 6m, 9m, 20m

Napomena: visina dizanja može se prilagoditi, tj. 6m, 9m, 20m
