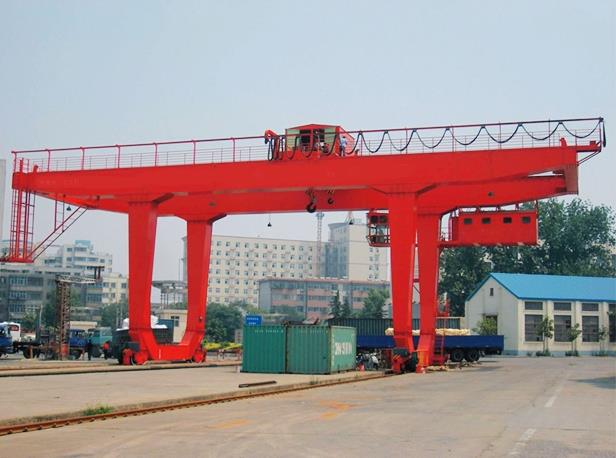

U Tip novog dizajna pokretljivog 80-tona šina montiranog portalni kran

U Tip novog dizajna Pokretni 80-tonski špalirski most

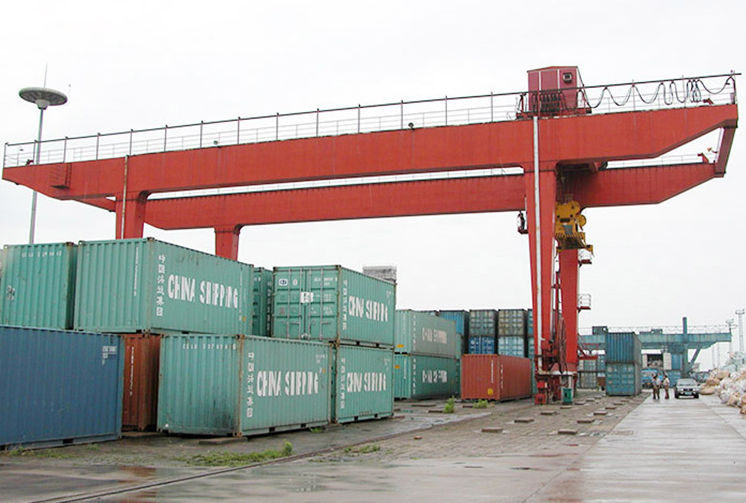

U-nosač sa vertikalnim nosačem tipa 10-50T je specijalno dizajniran za intenzivno skladištenje kontejnera zbog automatizacije i manje potrebe i opremljen različitim dijelovima za suspenziju. Kran kombinuje maksimalnu pouzdanost i sigurnost uz visoku efikasnost, dugotrajnost i niske troškove održavanja - što dovodi do najniže ukupne cene vlasništva.

Struktura proizvoda za vas!

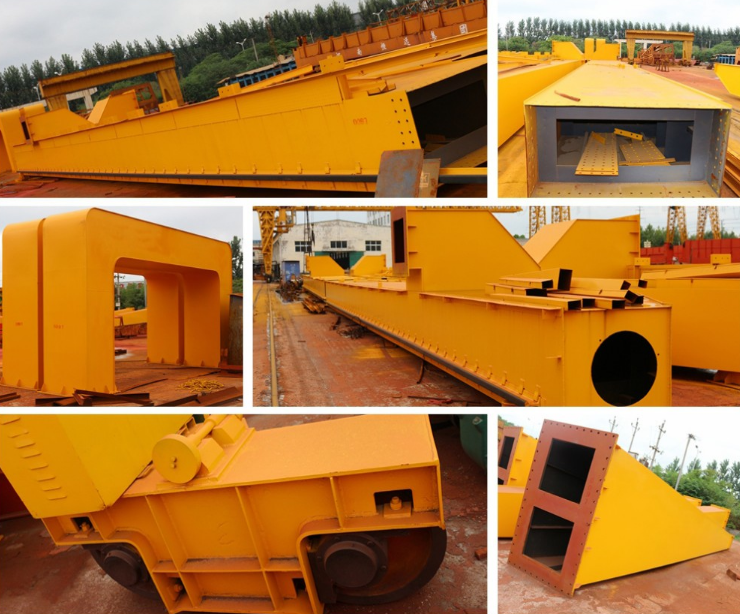

1. Glavni nosač portalne dizalice

2. Outrigger portalne dizalice

Zavarite se od čeličnih ploča sa otvorom od čepa, spojene pomoću preciznog vijaka visoke čvrstoće. Postoji klizna šina za kolica kako bi putovala gornji nosač koji je pričvršćen na izvorištu pomoću preciznog vijaka visoke napetosti. a. Sastoji se od krutog izvora i fleksibilnog izvora, sve spojne tačke su povezani sa visokim napenjanjem

b. Merač koristi operater da uđe u kabinu ili stigne do vitla

c. Kada je raspona> 30m, potrebna je fleksibilna noga kako bi se smanjio bočni potisak kolica na šinu kada nosač podiže materijale.

3. Putni mehanizam portalne dizalice

4. Kolica sa dizalicom portalne dizalice

a. Sastoji se od prijenosnog mjenjača i pasivnog kotača

b. Priručni menjač snabdeva snagom za postizanje kretanja krana. Kolika je razlika između prijenosnog mjenjača i pasivnog kotača je u tome što pasivnom kutiju nema manevarsku strukturu kao što su dinamo, reduktor i par izložene opreme.

Kolica su montirana sa motornom, kočnicom reduktora, okvirom kolica, kukom bubnja, remenice, kišnim poklopcem i drugim delovima. Uključuje mehanizam za podizanje i mehanizam krstarenja. Kolica je striktno dizajnirana prema aplikaciji i radnom okruženju.

5. Kabina portalne dizalice

6. Električni sistem portalne dizalice

a. Stakleni prozor može učiniti pregled operatora pregled svih radnih uslova i ugrađen je ispred i dve strane kabine

b. Kao grupa nezavisnih ormana, fiksni izvan kabine je povezan sa upravljačkim kablom i priključnom stanicom koji je postavljen u kabini. a. Uključeni su i dizajnirani motor, dugački putni motor i hidraulični motor. Cijeli električni sistem kontroliše PLC (programabilni logički kontroler).

b. Dva načina rada: kabina i daljinski upravljač.

c. Električne komponente su vrhunski brend električnih delova kao što su: Siemens, Schneider itd. Ili kao vaš zahtev.

7. Platforma portalne dizalice

8. Obaveštenje Plesase:

Platforma je instalirana kako bi se održala dizalica, a zaštitna zaštita se dodaje kako bi se zaštitila sigurnost osoblja Žičane užadi kolica treba redovno ispitati i vremenom se menjati ako postoji 10% prekinutih žica, olabaviti žice i odjeći.
