Transporter trupnih traka
Transportna traka za transport cijevi Opis Kao transportna oprema koja je okružena okolišem, kružni transporter sa trakom za transport cijevi uglavnom se koristi za transport uglja, ugljenog uglja, koksa, materijala za mešanje, sinterovane rude, mineralnog praha, naftnog koksa, krečnjaka, agregata , ...

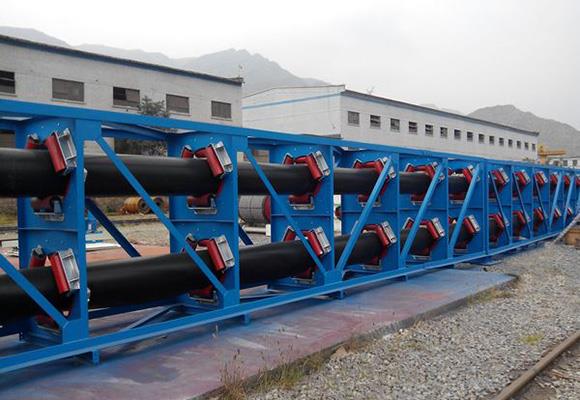

Transporter trupnih traka
Opis
Kao neka vrsta opreme za kontinualnu transportnu opremu, kružna traka za transport trake uglavnom se koristi za transport uglja, ugljenog uglja, koksa, materijala za mešanje, sinterovane rude, mineralnog praha, naftnog koksa, krečnjaka, agregata peska-šljunka, acetilenskog mulja, vlagu za prašinu, hemijsko đubrivo, sol, otpadni papir, fosforni gips, žlijezu od sumpornog gvožđa i sve vrste rasutih materijala. Kružni trakasti trakasti transporter ima isti princip rada sa običnim trakom; naime, iskorištavanje trenja za pomicanje transportnih traka i njegovih materijala. Većina komponenti se obično može koristiti sa običnim transporterom, međutim, razlika je u tome što se transportni trak uvlači u obliku kružne cevi.
Princip i struktura kružnog transportnog traka:
1. Zajednički izlazni izlaz
2. Luka za punjenje
3. Prelazni deo prijemnih materijala
4. Specijalna tubulasta traka
5. Prelazni deo istovara materijala
6. Valjak za prenos
Kada je transportni trak primio materijale iz prelaznog dela na njegov rep, transportni pojas postepeno se uvlači u obliku kružnog cevčica, a zatim se kružna cevna traka nanosi za transport materijala na zapečaćen način, transportni trak će se postepeno razvijati kada se materijali transportuju do glave tranzicije dok se materijal ne isprazni.
Karakteristike
1. Može zaptivati i transportirati sirovine.
2. Može da organizuje transportne rutine na putu na svemir.
3. Može poboljšati ugao naginjanja nagiba.
4. Ne postoji nikakav fenomen.
5. Može da transportuje materijale u dva pravca.
Specifikacija
Prečnik cevi | Širina benda | Brzina (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Prečnik cevi (mm) | Širina benda | Brzina (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
