Inžinjering Gantry Crane
Inženjering Gantry Crane Opis Inženjering Gantry crane je posebni portalni kran koji se razvija na bazi generalnog portala u skladu sa radnim zahtevima i uslovima rada podzemne gradnje. Inženjerski portalni kran se sastoji od rakovice, ...
Inžinjering Gantry Crane
Opis

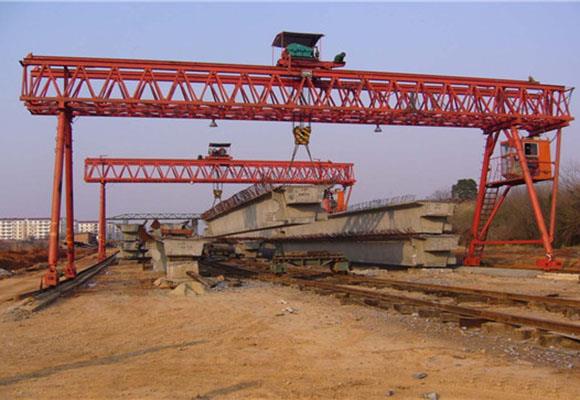

Inženjerski portalni kran je posebni portalni kran koji se razvija na bazi generalnog kranskog dizalice prema zahtevima za rad i uslovima rada podzemne konstrukcije.
Inženjerski portalni kran se sastoji od rakova, portala, kolica, mehanizama za putovanja, mehanizma hidrauličnog prometa, kabine i električne opreme.
Na rakovima je opremljen hidraulični mehanizam za obrt, koji se sastoji od hidrauličke radne stanice i kuke za okretanje žlijebova.
Na sredini nosača-zraka je kukica, koja se koristi za podizanje zajedničkih predmeta.
Mehanizam za vožnju kolica je pogon na sva četiri točka u 8 točkova. Motor koji je fiksiran na kolicima upravlja točkama vertikalnim reduktorima brzine. Vetrobranska šina je opremljena. Odvojen je od šine kada je kran u normalnom radu, a kada kran prestane da radi, operater će spustiti sponu da bi uhvatio šinu kako bi se izbeglo klizanje krana.
Pravac odlaganja zemljišta zavisi od gradilišta.
Karakteristike
1. Razumna struktura i povoljne performanse.
2. Smooth startovanje i zaustavljanje.
3. Bezbedno i pouzdano putovanje, dug život.
4. Nizak nivo buke, komforna kabina sa dobrim pogledom.
5. Jednostavna instalacija i praktično održavanje.
6. Odlična zamena za delove i komponente.
7. Pogon dizalice: IP54 ili IP44, nivo F izolacije.
Specifikacija
Kapacitet | T | 40 | ||
Raspon | m | 20 | 30 | 40 |
Visina dizanja | m | 9 | ||
Brzina podizanja | m / min | 1 | ||
Brzina vožnje kolica | m / min | 10 | ||
Brzina putovanja krana | m / min | 14 | ||
Max. Opterećenje kotača | KN | 175 | 190 | 220 |
Železnica preporučena | Model | 43kg / m | ||
Ukupna snaga motora | kw | 22.8 | 26 | |
Glavna dimenzija (mm) | Span (m) | 20 | 30 | 40 |
Rastojanje brane na kranu | W | 6000 | ||
Širina krana | B | 8286 | ||
Kuka je ostavila ograničenje | S1 | 1500 | ||
Zakucite desno ogranicenje | S2 | 1500/2000 | ||
| Kapacitet | T | 60 | ||
Raspon | m | 20 | 30 | 40 |
Visina dizanja | m | 9 | ||
Brzina podizanja | m / min | 0.95 | ||
Brzina vožnje kolica | m / min | 10 | ||
Brzina putovanja krana | m / min | 15 | ||
Max. Opterećenje kotača | KN | 240 | 260 | 280 |
Železnica preporučena | Model | 43kg / m | ||
Ukupna snaga motora | kw | 30 | ||
Glavna dimenzija (mm) | Span (m) | 20 | 30 | 40 |
Rastojanje brane na kranu | W | 6000 | ||
Širina krana | B | 8286 | ||
Kuka je ostavila ograničenje | S1 | 2000 | ||
Zakucite desno ogranicenje | S2 | 1500/2000 | ||
| Kapacitet | T | 80 | |
Raspon | m | 20 | 30 |
Visina dizanja | m | 9 | |
Brzina podizanja | m / min | 0.8 | |
Brzina vožnje kolica | m / min | 10 | |
Brzina putovanja krana | m / min | 15 | |
Max. Opterećenje kotača | KN | 290 | 305 |
Železnica preporučena | Model | 43kg / m | |
Ukupna snaga motora | kw | 31.4 | |
Glavna dimenzija (mm) | Span (m) | 20 | 30 |
Rastojanje brane na kranu | W | 6000 | |
Širina krana | B | 8286 | |
Kapacitet | T | 100 | |
Raspon | m | 20 | 30 |
Visina dizanja | m | 12 | |
Brzina podizanja | m / min | 0.8 | |
Brzina vožnje kolica | m / min | 10.5 | |
Brzina putovanja krana | m / min | 13 | |
Max. Opterećenje kotača | KN | 190 | 205 |
Železnica preporučena | Model | 43kg / m | |
Ukupna snaga motora | kw | 46.4 | |
Glavna dimenzija (mm) | Span (m) | 20 | 30 |
Rastojanje brane na kranu | W | 12876 | |
Širina krana | B | 7500 | |
Kuka je ostavila ograničenje | S1 | 2000 | |
Zakucite desno ogranicenje | S2 | 2000 | |
